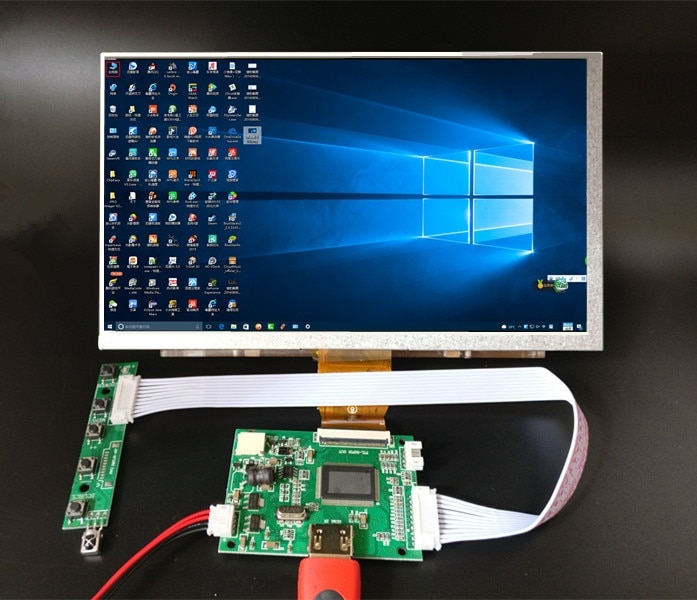

9 polegada 1024*600 monitor de tela lcd tft com placa de controle do motorista hdmi-compatível para lattepanda, raspberry pi banana pi
9 1024*600 ips display lcd tft monitor com placa de controle do motorista remoto hdmi-compatível para lattepanda, raspberry pi banana pi

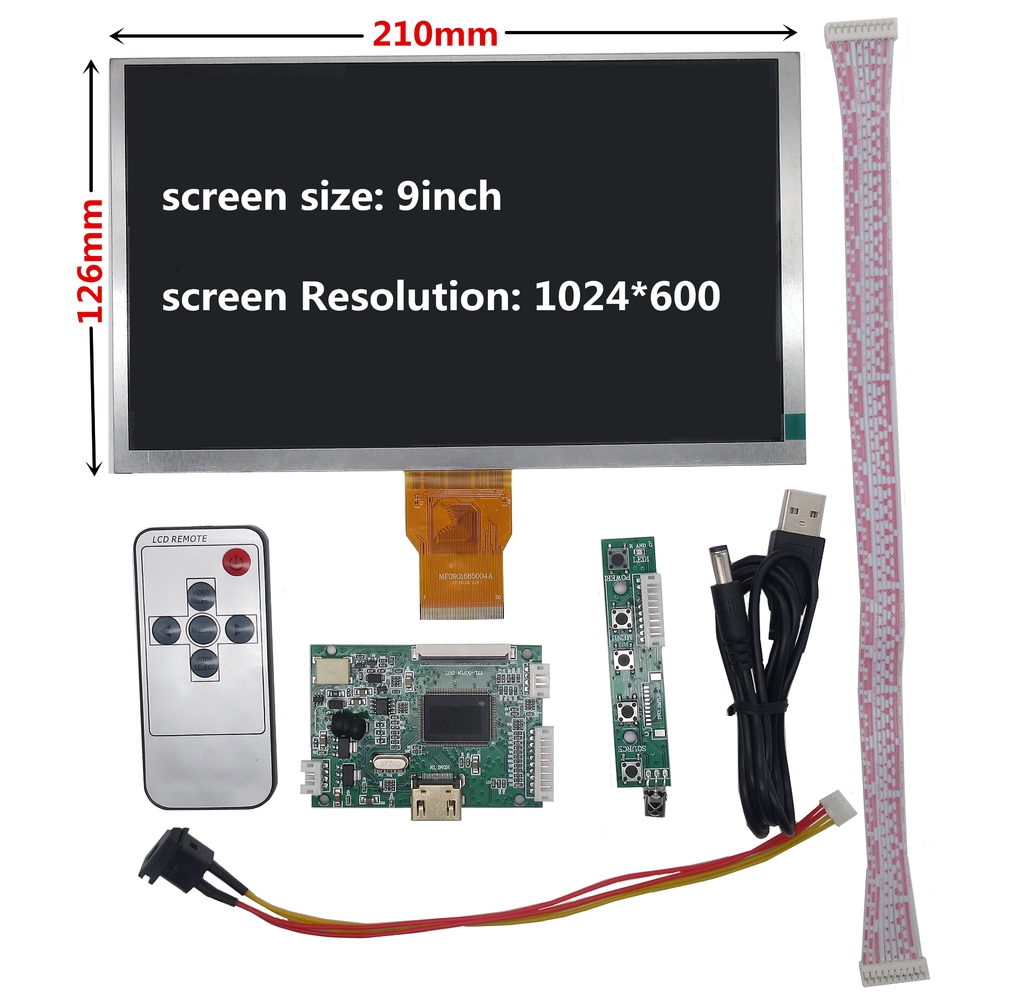

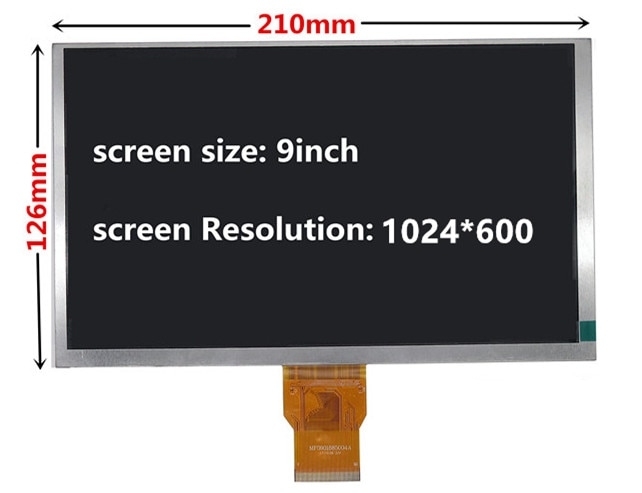

Tamanho da tela: 9 polegada
Comprimento: 210mm largura: 126mm
(Sem tela de toque)
Só pode ser alimentado por uma fonte de alimentação 5v

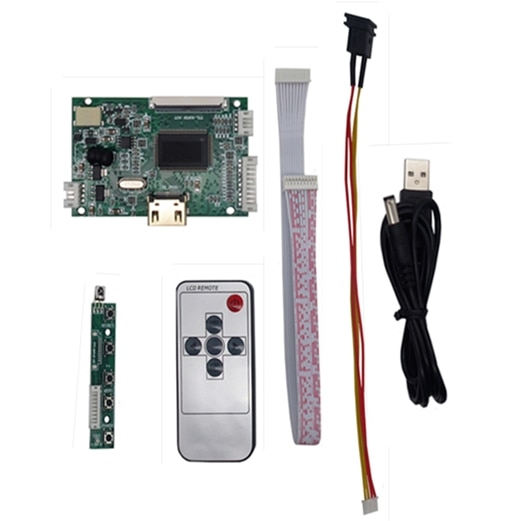

Especificações
Placa PCB-800168Driver

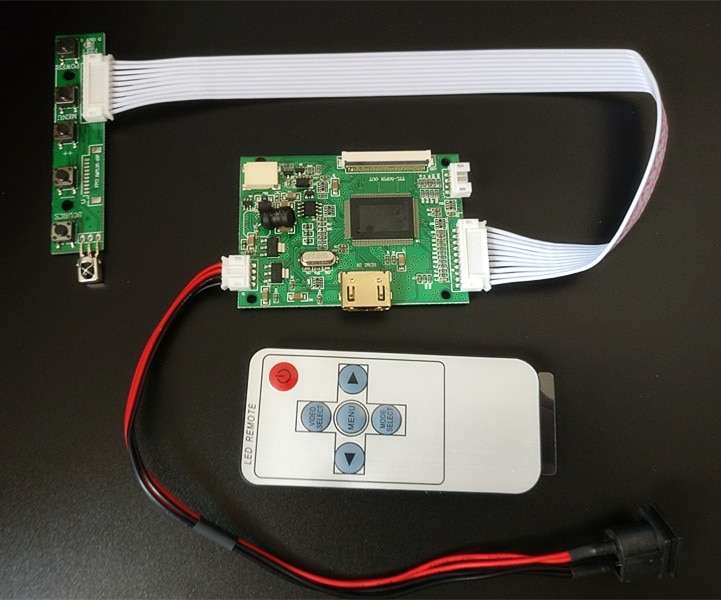

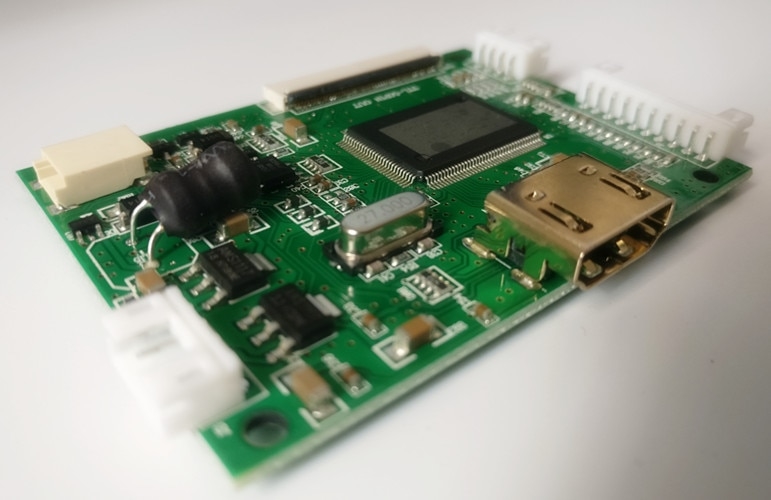

1. descrição do produto:

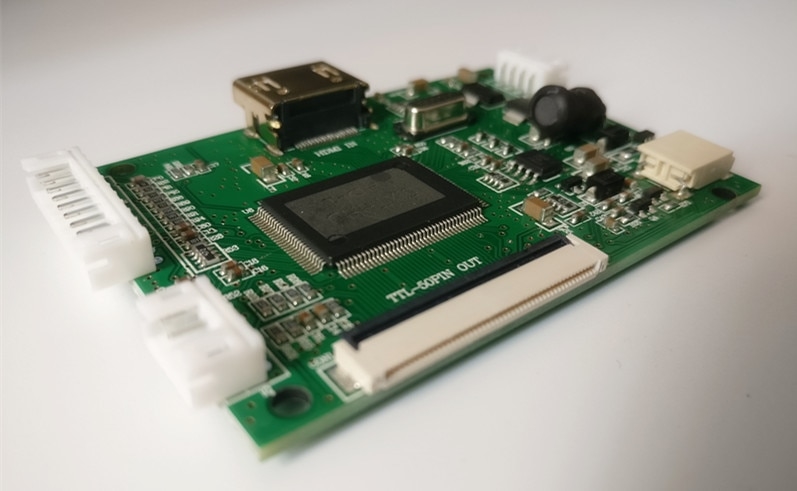

Esta placa do motorista usa SIXTHHD-HD1 ic de controle principal
A fonte de alimentação adota AMS1117-3.3V, AMS1117-1.8V
Esta placa motorista pode
1,1 entrada de sinal hdmi, e este ic suporta hdmi1.2

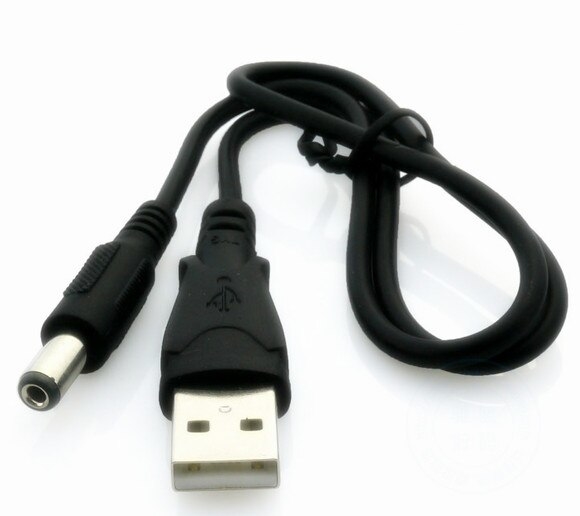

2, suporte 5v dc tensão de entrada, você também pode usar usb ou fonte de alimentação móvel, mas os pólos positivos e negativos não podem ser revertidos para evitar danos à placa de circuito
3, placa de motorista integrada tela lcd led backlight driver
4, interface de placa de botão padrão, e suporta display led de cor dupla
5, saída do sinal do apoio ttl
Tela geral compatível do lcd da relação ttl da definição de 50pin 1024*600

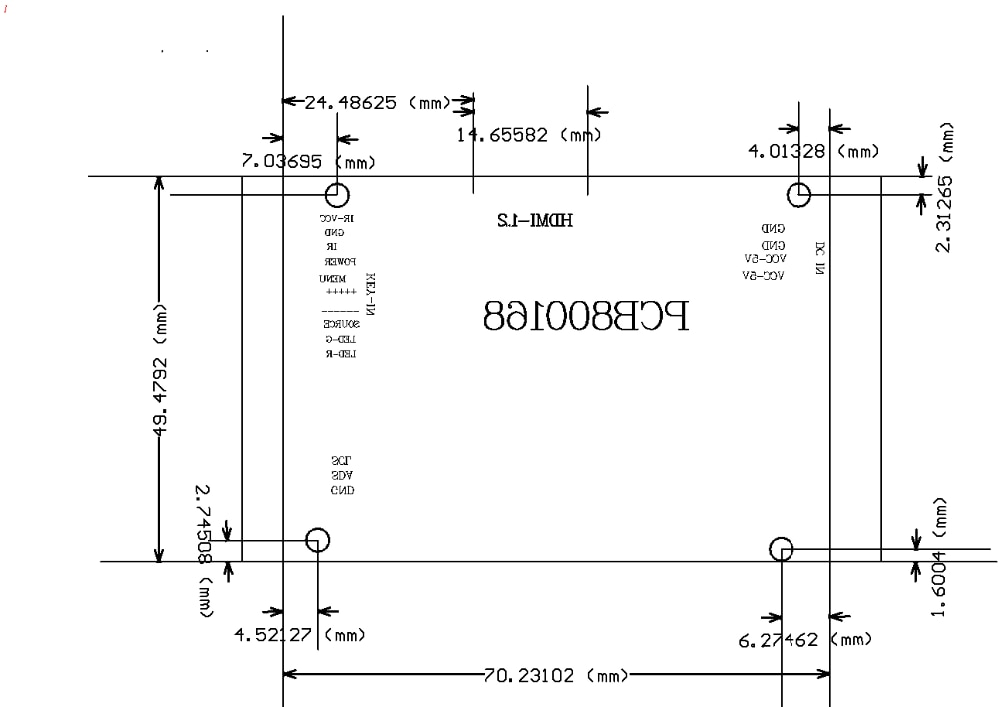

6, esta placa da movimentação tem quatro furos de posicionamento

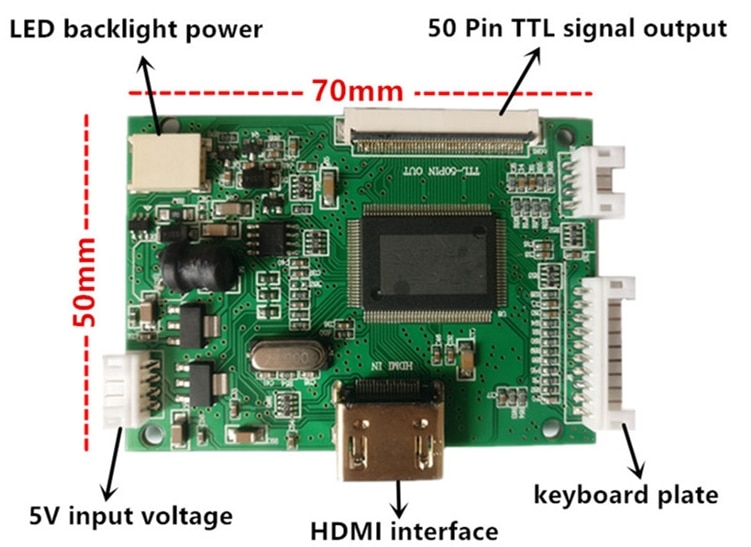

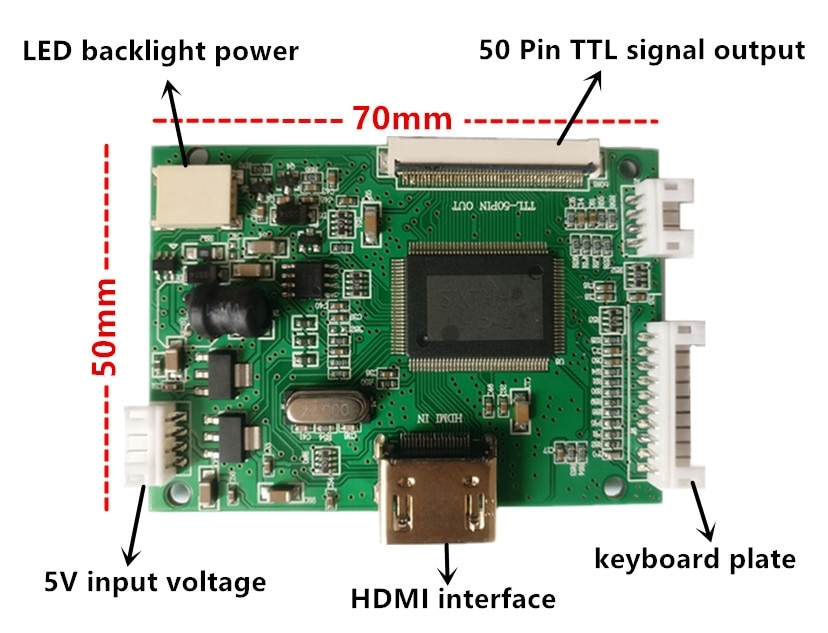

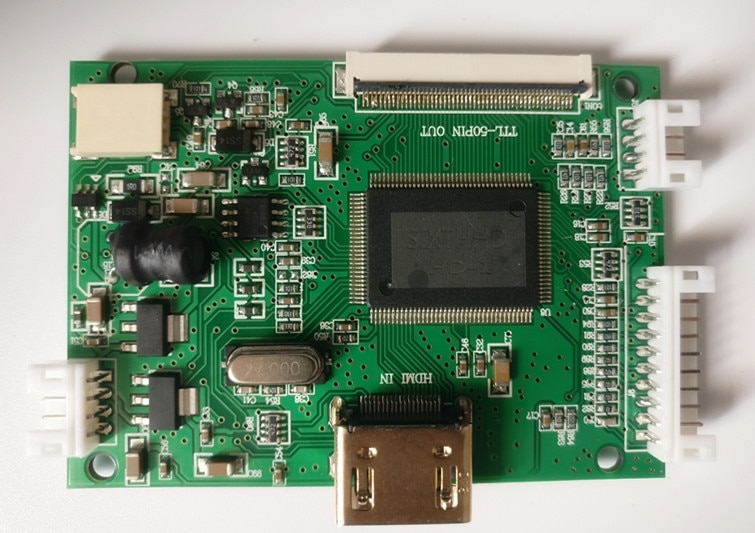

Descrição da função de Interface
Tag | Descrição da função | Observações |
HDMI | Entrada HDMI | HDMI padrão é 1.2 |
J3 | Entrada de energia | |
J7 | Retroiluminação LED assento | |
CON1 | TTL-50PIN saída de sinal | |

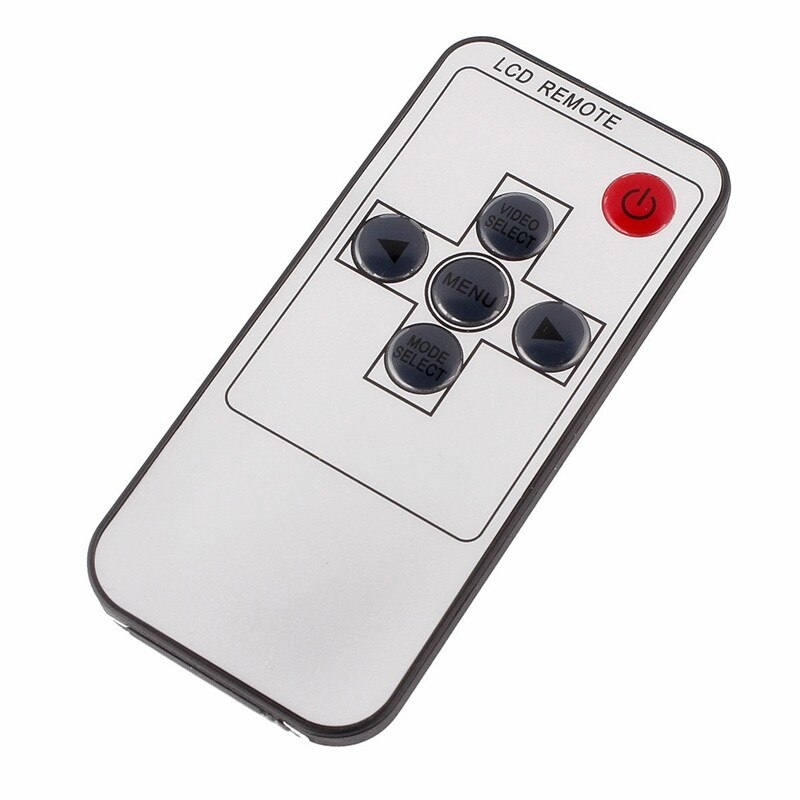

J6 | Botões, controle remoto, interface de indicador led | |
J5 | Programa de atualização de interface | Para atualização de fábrica |

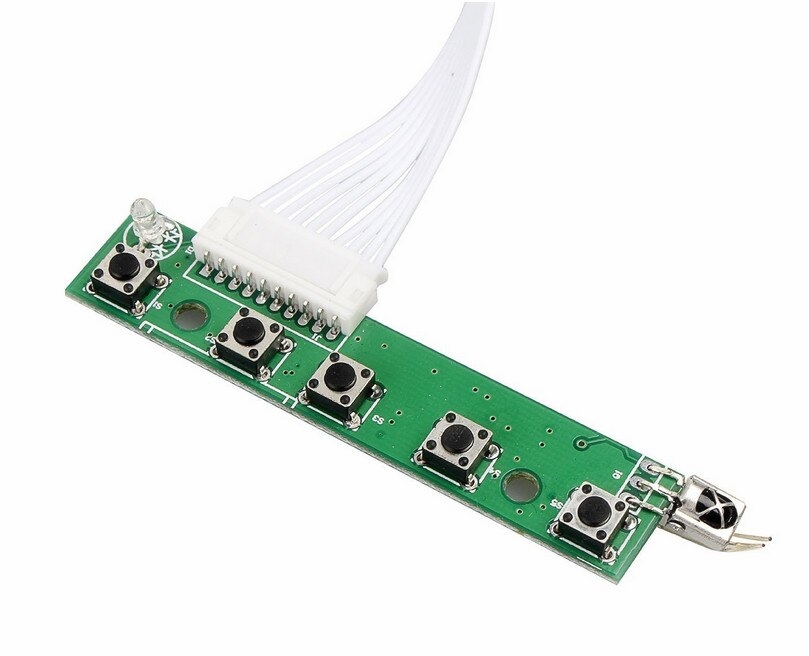

Placa chave j6, interface de entrada de controle remoto
Número de série | Definição | Explicação |
1 | 5V | Fonte de alimentação de controle remoto, na verdade 3.3v |
2 | GND | GND |
3 | IR | Entrada remota |
4 | PODER | Função de comutação |
5 | MENU | Função de exibição do menu |
6 | + | Além de |
7 | _ | Menos |
8 | FONTE | Conversão fonte |
9 | LED-R | Indicador LED |
10 | LED-G | Indicador LED |
Conector de alimentação J3-DCIN
1 | + 5V | Entrada de energia positiva |
2 | + 5V | Entrada de energia positiva |
3 | GND | GND |
4 | GND | GND |
Interface HDMI
1 | HDMI interface padrão | Fio padrão disponível |
J5, interface de atualização
1 | SCL | Atualize porto SCL |
2 | SDA | SDA Atualize porto |
3 | GND | GND |
4 | NC | NC |
