Juntek-gerador de sinal de 60mhz, função dds, controle digital, medidor de frequência de canal duplo, gerador de forma de onda arbitrária
<!...
Table. MsoTableGrid {
Font-family:'Times Nova Roman';
Tamanho da fonte: 10.0000pt;
}
P. MsoNormal {
Margin: 0pt;
Margem-fundo:.0001pt;
Texto-alinhar: justificar;
Texto-justificar: inter-ideógrafo;
Família de fontes: calibri;
Tamanho da fonte: 10.5000pt;
}
-->
|
|

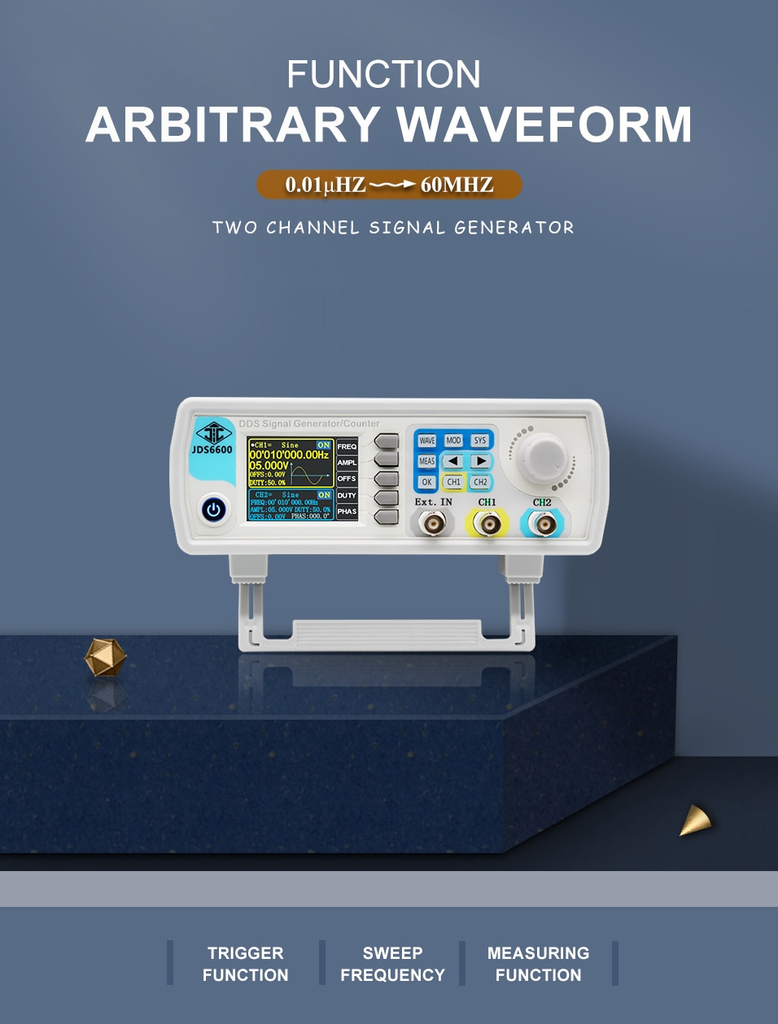

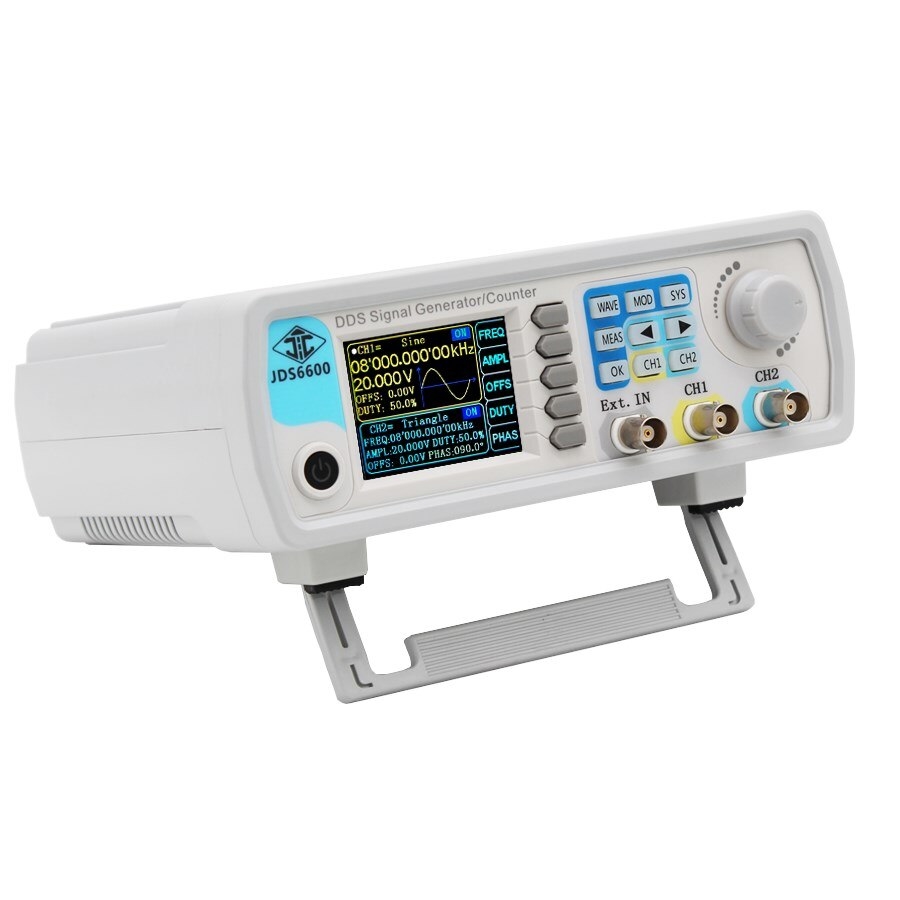

O gerador de sinal da função do duplo-canal da série jds6600 combina funções múltiplas em um, tais como o gerador de sinal da função, gerador arbitrário da forma de onda, gerador de pulso, varredura, contador e medidor de frequência, etc. o instrumento adota a tecnologia direta do sintetizador digital (dds) e fornece sinais estáveis, precisos, puros e baixos da distorção. É um ótimo instrumento de teste ou medição para engenheiros eletrônicos, laboratório eletrônico, ensino e pesquisa. |
<!...
P. MsoNormal {
Margin: 0pt;
Margem-fundo:.0001pt;
Texto-alinhar: justificar;
Texto-justificar: inter-ideógrafo;
Família de fontes: calibri;
Tamanho da fonte: 10.5000pt;
}
-->
Display 320*240 2.4 "tft display lcd a cores, simultaneamente exibir parâmetros de ch1 e ch2
Ability capacidade de reproduzir padrões de forma de onda personalizada
Keys use chaves de silicone macias em vez de chaves de remendo tradicionais, alta sensibilidade e conveniente para a operação
60 60 grupos de função de armazenamento de onda arbitrária, profundidade de memória de cada grupo é de 2048*14bits
Duty dever-ciclo de cada canal pode ser ajustado de forma independente, a resolução de ajuste é de 0.1%
?Com função de saída de sinal digital, faixa de saída cmos 0 10 10v
?O modelo vendido neste link é JDS6600-60M, a frequência de onda senoidal máxima é 60mhz, e a onda quadrada máxima é 25mhz, 266msa/s taxa de amostragem e 14bits de resolução vertical
Difference diferença equivalente do desempenho-fase 360 ° continuamente ajustável. os canais duplos do desempenho equivalente podem simultaneamente output os mesmos ou os sinais diferentes da função ou os sinais arbitrários da forma de onda, todos os parâmetros podem ser ajustados independentemente, e a diferença de fase entre os dois canais é continuamente ajustável de 0-359.9 °.
Você pode usar onda senoidal, onda quadrada, serra-dente onda ou onda arbitrária para gerar o trem de pulso. O número de períodos de pulso é continuamente ajustável entre 0-1048575.
Width largura de pulso-precisamente ajustável. com interface de operação independente, a função é clara; com interruptor de controle independente, é conveniente controlar. Faixa de ajuste: 25ns-4000s; deslocamento de pulso continuamente ajustável entre 0% -120%; amplitude de pulso pode ajustar continuamente entre 0-10v, e ser preciso a 0.01v.
Arbitrary forma de onda arbitrária pode ser desenhar. Fornecer software de computador host livre e protocolo de comunicação, use o software de computador host para desenhar formas de onda arbitrárias; use o protocolo de comunicação para programação de desenvolvimento secundário; todas as funções do instrumento podem ser controladas pelo software do computador host.
<!...
Table.15 {
Font-family:'Times Nova Roman';
Tamanho da fonte: 10.0000pt;
}
P. MsoNormal {
Margin: 0pt;
Margem-fundo:.0001pt;
Texto-travessão: 10.0000pt;
Texto-alinhar: justificar;
Texto-justificar: inter-ideógrafo;
Linha-altura: 125%;
Família de fontes: calibri;
Cor: rgb(0,0,0);
Tamanho da fonte: 10.5000pt;
}
-->
Características de freqüência | ||||||||||
JDS6600-15M | JDS6600-30M | JDS6600-40M | JDS6600-50M | JDS6600-60M | ||||||
Faixa de freqüência de onda senoidal | 0 ~ 15MHz | 0 ~ 30MHz | 0 ~ 40MHz | 0 ~ 50MHz | 0 ~ 60MHz | |||||
Faixa de freqüência do pulso de onda quadrada | 0 ~ 15MHz | 0-25MHz | 0-25MHz | 0-25MHz | 0-25MHz | |||||
Triângulo faixa de freqüência de onda | ||||||||||
Faixa de freqüência de onda de pulso | 0 ~ 6MHz | 0 ~ 6MHz | 0 ~ 6MHz | 0 ~ 6MHz | 0 ~ 6MHz | |||||
Faixa de frequência de onda digital ttl | ||||||||||
Faixa de freqüência arbitrária | ||||||||||
Faixa de ajuste de largura de pulso | 100nS ~ 4000S | 50nS ~ 4000S | 40nS ~ 4000S | 30nS ~ 4000S | 25nS ~ 4000S | |||||
Tempo de subida do pulso de onda quadrada | ≤ 25ns | ≤ 15ns | ≤ 10ns | ≤ 10ns | ≤ 10ns | |||||
Resolução de freqüência mínima | 0.01uhz (0.00000001hz) | |||||||||
Precisão da freqüência | ± 20ppm | |||||||||
Estabilidade de freqüência | ± 1ppm/3 horas | |||||||||
Características de forma de onda | ||||||||||
Tipo de forma de onda | Pulso de sinesquare pulse (ciclo de trabalho ajustável, ajuste preciso da largura do pulso e do período), onda triangular, onda senoidal parcial, onda cmos, nível dc (amplitude dc ajustada ajustando o deslocamento), Meia onda, onda completa, onda positiva da escadaria, onda da anti-escada, onda do ruído, elevação exponencial, gota exponencial, onda multisônica, pulso siplético e pulso de lorenz 60 arbitrárioFormas de onda. | |||||||||
Comprimento de onda | 2048 pontos | |||||||||
Waveformsampling taxa | 266MSa/s | |||||||||
Resolução vertical de forma de onda | 14-bits | |||||||||
Onda senoidal | Supressão harmônica | 4545dbc (<1mhz); 4040dbc (1mhz 20 20mhz) | ||||||||
Distorção harmônica Total | <1%(20hz 20 20khz, 0dbm) | |||||||||
Onda quadrada e onda de pulso | Overshoot | ≤ 5% | ||||||||
Onda de pulso | Faixa de ajuste do ciclo | 0.1% ~ 99.9% | ||||||||
Parcial de onda senoidal | Faixa de ajuste do ciclo | 0.1% ~ 99.9% | ||||||||
Saw-toothOnda | Linearidade | ≥ 98%(0.01Hz ~ 10kHz) | ||||||||
Características de saída | ||||||||||
Faixa de amplitude de onda senoidal | Freqüência <11MHz | 11MHz de Freqüência ≤< | 31MHz de Freqüência ≤ | |||||||
2mvpp ~ 20Vpp 2 | 2mvpp ~ 10Vpp 2 | 2mvpp ~ 5Vpp 2 | ||||||||
Squarewave ? Triângulo onda Faixa de amplitude | Freqüência ≤ 10MHz | 10MHz ≤Frequency ≤ 25MHz | ||||||||
2mvpp ~ 20Vpp 2 | 2mvpp ~ 5Vpp 2 | |||||||||
Amplituderesolution | 1mV | |||||||||
Amplitudestability | ± 0.5%/5 horas | |||||||||
Nivelamento ofamplitude | ± 5%(<10mhz); 10%(>10mhz) | |||||||||
Saída de forma de onda | ||||||||||
Outputimpedance | 50Ω ± 10% (típica) | |||||||||
Proteção | Todas as saídas do sinal podem trabalhar dentro de 60 segundos quando a carga é curto-circuito. | |||||||||
DC offset | ||||||||||
Offsetadjustment gama | | Offset | 10-10-ampilitude/2 | |||||||||
Resolução Offset | 0.01 V | |||||||||
Características de fase | ||||||||||
Phaseadjustment gama | 0 ~ 359.9° | |||||||||
Fase de resolução | 0.1° | |||||||||
Saída TTL/CMOS | ||||||||||
Baixo nível | <0.3V | |||||||||
Alto nível | 1v 10 10v | |||||||||
Aumento de nível/queda tempo | ≤ 20ns | |||||||||
Função de medição externa | ||||||||||
Função freqüencímetro | Faixa de medição de frequência | 1hz 100mhz | ||||||||
A precisão da medição | Ajuste contínuo do tempo 0.01s ~ 10s da porta | |||||||||
Função de contador | Faixa de contagem | 0-4294967295 | ||||||||
Método de acoplamento | Métodos de acoplamento dc e ac | |||||||||
Método de contagem | Manualmente | |||||||||
Faixa de tensão do sinal de entrada | 2Vpp ~ 20Vpp | |||||||||
Medição da largura de pulso | Resolução 0.01us, medir até 20s | |||||||||
Período de medição | Resolução 0.01us, medir até 20s | |||||||||
Função de varredura | ||||||||||
Varredura canal | CH1 ou CH2 | |||||||||
Tipo de varredura | Varredura linear, varredura logarítmica | |||||||||
Tempo de varredura | 0.1s ~ 999.9s | |||||||||
Faixa de ajuste | Qualquer regulação entre a frequência máxima de saída do modelo correspondente do ponto de partida (0.01hz) e o ponto final | |||||||||
Direção da varredura | Viagem para a frente, reversa e de ida e volta | |||||||||
Explodindo função | ||||||||||
Número de pulsos | 1-1048575 | |||||||||
Modo Burst | Explosão manual, explosão ch2, explosão externa (ac), explosão externa (dc) | |||||||||
Especificações gerais | ||||||||||
Exibição | Tipo de exposição | 2. display lcd a cores tft de 4 polegadas | ||||||||
E armazenamento de carga | Quantidade | 100 | ||||||||
Posição | 00 a 99 (00 parâmetro de localização de memória é carregado por padrão como power on) | |||||||||
Onda arbitrária | Quantidade | 1 a 60 total de 60 grupos (15 grupos por padrão como ligar) | ||||||||

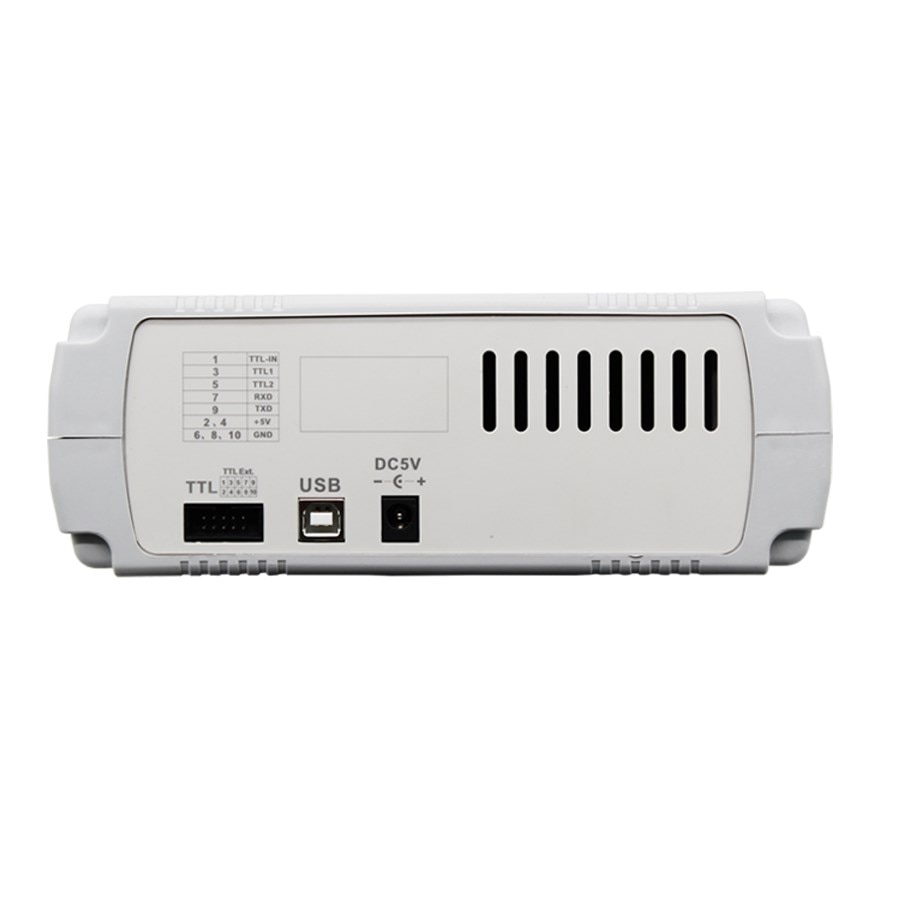

Interface | Modo de Interface | USB para interface serial | ||||||||
Interface de extensão | Com relação de série do modo de nível ttl para o desenvolvimento secundário do usuário | |||||||||
A velocidade de comunicação | Adote o padrão 115200bps | |||||||||
Protocolo | Usando a linha de comando, os protocolares tornados públicos | |||||||||
Fonte de alimentação | Faixa de tensão | DC5V ± 0.5V | ||||||||
Tecnologia de fabricação | Tecnologia de montagem de superfície, circuitos integrados em grande escala, alta confiabilidade, longa vida útil | |||||||||
Tom de alerta | Os usuários podem ligar ou desligar definindo o programa | |||||||||
Características de funcionamento | Todas as operações chaves, ajuste contínuo do botão | |||||||||
Condições ambientais | Temperatura: 0 40 40?Umidade: <80% | |||||||||

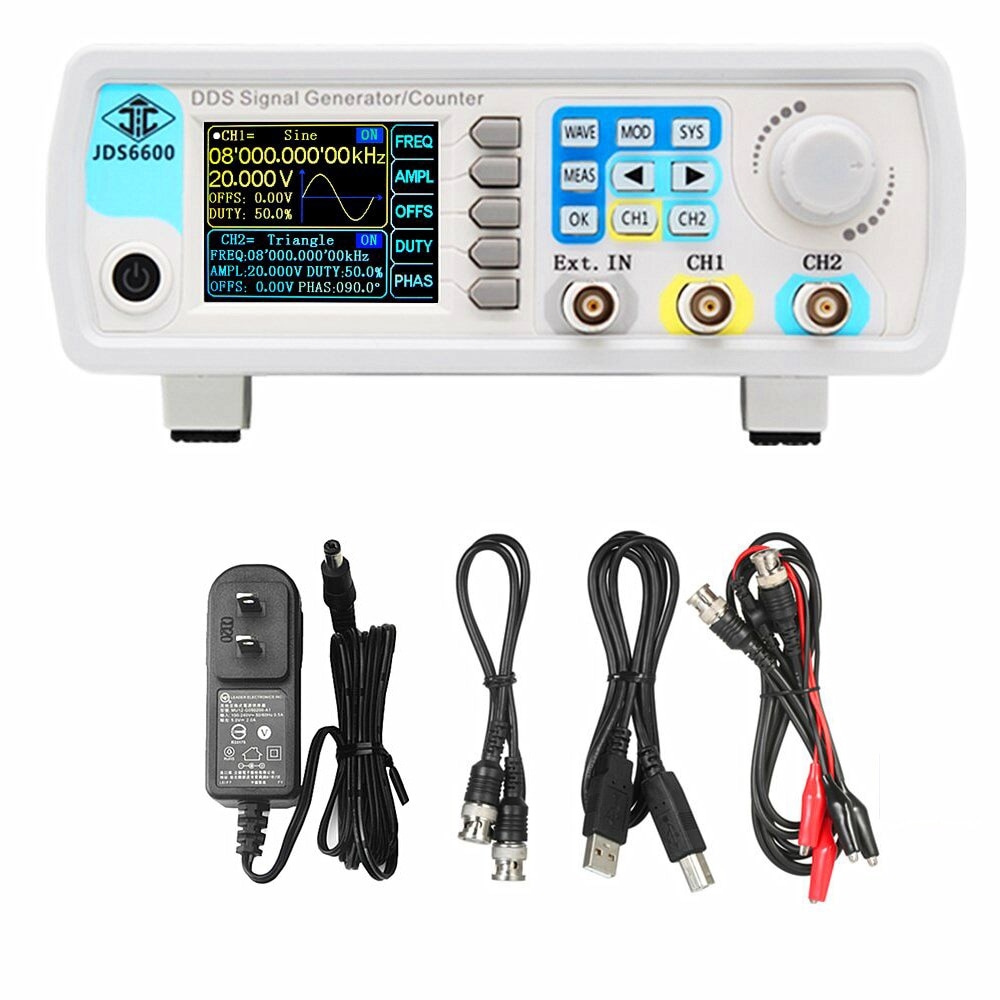

1. gerador de sinal dds * 1
2. adaptador de alimentação (em: 100 240 5.0v 50 50/60hz, para fora: BNC-BNC v-0.2a) * 1 3. cabo * 1
4. cabo de dados usb * 1 5. cabo bnc-clip * 2
<!...
Table. MsoTableGrid {
Texto-alinhar: justificar;
Texto-justificar: inter-ideógrafo;
Font-family:'Times Nova Roman';
Tamanho da fonte: 10.0000pt;
}
P. MsoNormal {
Margin: 0pt;
Margem-fundo:.0001pt;
Texto-alinhar: justificar;
Texto-justificar: inter-ideógrafo;
Família de fontes: calibri;
Tamanho da fonte: 10.5000pt;
}
-->
Garantia 1.-garantia de um ano. 2.-se o item estiver com defeito quando você tiver recebido, deve ser no prazo de 7 dias a partir da data de recebimento para troca de um novo (o comprador deve devolver todos os itens originais e não danificados em condições de revenda). 3. se recebermos os itens devolvidos, enviaremos os substituídos de volta o mais rápido possível. 4.-nossa garantia não se estende a nenhum produto que esteja fisicamente danificado ou sob condições operacionais anormais como resultado de mau uso ou instalação inadequada nas peças. Expedição 1.-nós podemos enviar os produtos para todo o mundo. 2.-dhl, fedex, ups, ems, china postAir Mail,Aliexpressstandard envio estão todos disponíveis. 3. o item será enviado em até 3 dias após o recebimento do pagamento. 4. certifique-se de que seu endereço de entrega e número de telefone de contato estejam corretos quando fizer uma oferta. 5.-você pode acompanhar a situação do seu produto no site após o envio. 6. o tempo de trânsito do serviço é fornecido pela transportadora e exclui fins de semana e feriados. Os tempos de trânsito podem variar, particularmente durante a temporada de férias. 7.-se você não recebeu sua encomenda dentro de 45 dias a partir do pagamento, entre em contato conosco. Rastrearemos o envio e responderemos o mais rápido possível.
Retorno/Reembolso 1. você tem 7 dias para entrar em contato conosco e 30 dias para devolvê-lo a partir da data em que foi recebido. Se este item estiver em sua posse por mais de 7 dias, ele é considerado usado e não podemos reembolsar ou enviar substituição. Os custos de envio são suportados pelo vendedor e pelo comprador pela metade. 2. todos os itens devolvidos devem estar na embalagem original e, por favor, nos forneça o número de rastreamento do envio e o motivo específico da devolução. Taxas ou Impostos de Importação 1.-impostos de importação, impostos e outros encargos aconteceram do seu lado não estão incluídos no preço do item. Estas taxas são oferecidas pelo comprador. 2. por favor, verifique com a alfândega do seu país para determinar quais serão esses custos adicionais antes da compra. 3. por favor, confirme informações detalhadas sobre a fatura de entrega. Por exemplo, quanto preço devemos escrever na fatura do waybill, ou como descrever o item, etc. .. Feedback 1. como seu feedback é muito importante para o nosso desenvolvimento, sinceramente o convidamos a deixar um feedback positivo se estiver satisfeito com nossos produtos e serviços. 2.-nosso programa deixará de volta o mesmo feedback para você após seu feedback positivo. 3. por favor, entre em contato conosco antes de deixar um feedback neutro ou negativo. faremos o nosso melhor para resolver os problemas. Thank you very much |
<!...
